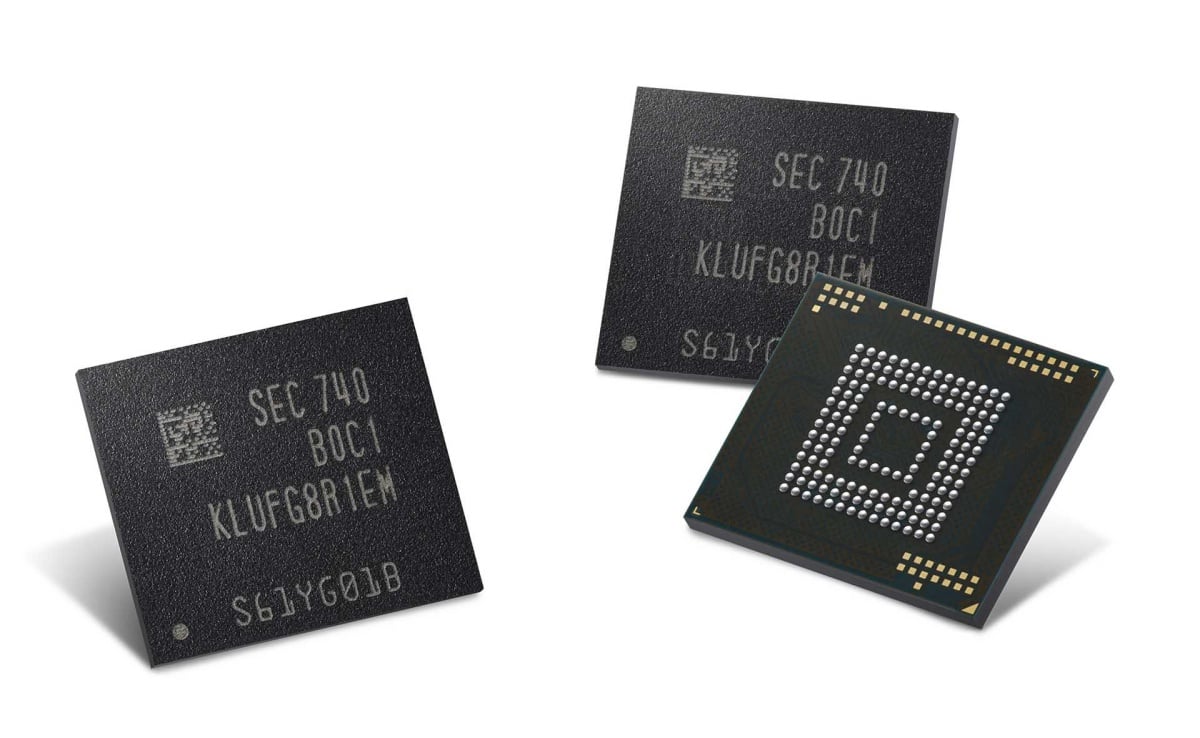

隨著AI與高效能運算成為行動裝置的新常態，儲存性能的重要性被推升至前所未有的高度。JEDEC固態技術協會於10月6日正式宣布新一代通用儲存標準UFS 5.0即將定案，其中延續高效能與低功耗特性，同時針對AI、行動運算與邊緣裝置做出全面強化。
傳輸速度翻倍，新世代M-PHY 6.0傳輸介面支援超高速存取
UFS 5.0的設計最大亮點，是讓存取速度再度突破。JEDEC表示，新標準最高傳輸速率可達10.8 GB/s，相比UFS 4.0的6.0 GB/s提升將近80%。
而速度提升得益於與MIPI聯盟合作的M-PHY 6.0傳輸介面，以及全新的HS-G6高速模式，使單通道傳輸頻寬可達46.6 Gb/s，雙通道組合即可突破10 GB/s的高速傳輸表現。
穩定性與安全性升級，支援高速資料傳輸
除了速度，UFS 5.0在訊號穩定性與資料安全性也做出重大升級，其中加入可在高速傳輸過程中自動修正訊號失真，藉此提升連線可靠度的鏈路均衡技術 (Link Equalization)，以及可即時對資料進行雜湊驗證，確保傳輸安全、防篡改的線內加密雜湊 (Inline Hashing)技術，此外更透過獨立電源軌隔離記憶體與物理層，藉此降低雜訊干擾，簡化系統整合。
這些改進對於日益纖薄且電路密集的手機主機板設計更為重要，可在維持低功耗與散熱控制的同時，整合高速儲存元件。
與UFS 4.0相比，效能、穩定與安全全面提升
UFS 5.0不僅在速度上領先，整體架構也全面升級。讀寫大型應用、AI 模型運算或高解析影片存取時，效能更高、延遲更低、耗電更少。
此外，進一步強化安全性，將使行動支付、資料保護和即時運算變得更加可靠。
AI與行動產業的應用前景
UFS 5.0的出現，象徵儲存技術正式邁入AI與邊緣運算時代，未來旗艦手機、行動電腦乃至汽車系統，都將因更高即時運算能力與資料傳輸效率受益。對消費者而言，則代表開啟App、遊戲，或是相簿與錄影檔案的速度會變得更快，同時降低延遲與發熱。
隨著晶片廠如Qualcomm、三星與聯發科在旗艦平台導入AI加速單元 (NPU)，UFS 5.0將成為支撐這些技術的重要基礎，為行動生態系統鋪設通往AI原生時代 的道路。
